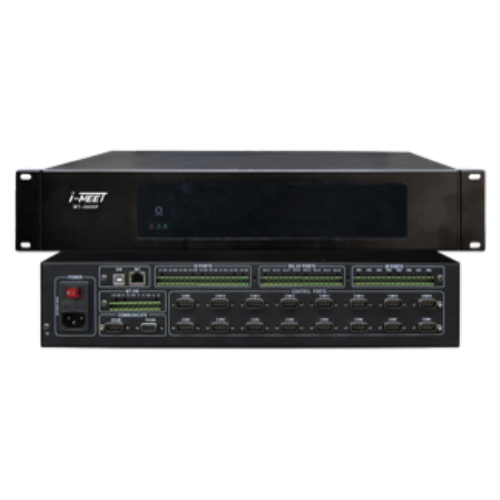

MT-6800P中控主机

MT-6800P中控主机
艾玛拓MT-6800P可编程中央控制主机是新一代的数字控制系统主机。采用先进的集成技术,提供多种可编程控制接口,几乎可以控制所有的外设设备(包括第三方)。用户可根据配置实际要求编辑不同类型个性化的程序,开放式的用户编程环境,可完成各种复杂的控制接口编程。强大的编程通讯控制能力,可以通过无线触摸屏等方式发送控制指令控制设备。采用了最新32位ARM系列内嵌式处理器,主频高达500MHz,主机内置128MB容量DDR2内存及16MB的大容量FLASH存储器,可以高速稳定运算复杂的逻辑程序。该系列产品可广泛应用于大屏幕投影显示工程、多媒体教学、报告厅、指挥控制中心、酒店、多媒体会议室、影音展示厅等场合。
  • 产品概述
  • 详细参数

采用最新32位ARM系列内嵌式处理器,处理速度高达500MHz;

主机内置128MB容量DDR2内存及16MB的大容量FLASH存储器;

采用可编程逻辑电路(FPGA)性能更稳定;

美观友好的操作控制用户界面,可自由编辑图片、图标、文字;

支持远程网络连接和本地控制;

支持iPad控制;支持ios4、ios5系统。

自动识别红外码型,使用了64位学习存储;使用灵敏方便;

16路可编程RS-232和8路RS-485控制接口,支持投影机等第三方控制协议;

提供8路红外接口;

提供2路I/O控制接口;

提供8路弱电继电器;

一路PC电脑控制接口,

一路TCP/IP控制接口, 可自由选择TCP/IP协议SERVER或者CLIENT模式;

外置八路强电电源模块;

支持一键式联动控制管理功能,纯中文界面,简洁明了易操作;

专用双投影机控制的中控系统;

使用面向对象的总线协议控制,可任意扩展控制模块,如多台调光器、多台射频无线接收器、多台电源控制器等,最大可支持256个网络设备;

全面支持第三方设备及控制协议,客户可自行设置多种控制协议和代码;

采用国际流行全贴片式(SMT)生产工艺;

高品质、大批量生产,有较高的兼容性和稳定性,有较高的性价比;

本产品是具有高可靠性的智能设备,设计中采用容错技术,并采用了高抗干扰能力的通信接口电路,保证了系统的稳定性;

同时支持无线触摸屏、iPad、有线触摸屏、键盘、电脑、网络、墙上面板等多种控制方式;

该系列产品广泛用于中小型高档会议室、培训室、报告厅、指挥控制中心、车载监控、多媒体远程视频会议室等场合;

兼容市面上主流控制设备.

 红外接口:

硬件接口:9-针母DB9型接口;

红外线学习方式:变频载波脉冲及频率编码方式;

红外输出口:8路;

红外存储单元:2048个;

红外载波范围:18-100KHz;

红外精度:±0.2KHz;

红外脉宽:80us-64ms;

红外脉冲间隔:80us-800ms

 可编程RS-232/485接口

接口:RS-232, 9-针母DB9型接口;

RS-232输出口:16路;

波特率:1200~115200可选;

数据位:5、6、7、8;

停止位:1、2;

校验位:None, Even, Odd;

RS232有效通讯距离:40M;

RS485有效通讯距离:300M;

RS232控制口结构 :2 = RX, 3 = TX, 5 = GND;

RS-485(COM4)控制口结构 :6 = Data+(A), 7 = Data-(B);

控制接口

控制接口:RS-232, 9-针母DB9型接口;

波特率:9600;

数据位:8位;

停止位:1;

无奇偶校验位;

串行控制口结构 :2 = TX, 3 = RX, 5 = GND;

有效通讯距离:10M;

控制程序:媒体管理系统;

无线接收器接口

接口:RS-232, 9-针母DB9型接口;

波特率:9600;

数据位:8位;

停止位:1;

无奇偶校验位;

有效通讯距离:100M(无障碍);

串行控制口结构 : 2 = TX, 3 = RX, 5 = GND;

产品规格

电源AC:110V - 240V , 50 / 60 Hz

功率: 50W

尺寸:482mm(长)x 280mm(宽) x 90mm(高)

重量:5.0kg

机架安装:19英寸标准 2U高度

平均故障间隔时间MTBF:42000 小时
