功能特点：
支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI，SDI任意板卡输入；
支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI任意板卡输出；
采用Contrex嵌入式处理器控制，运行速度更快，系统更稳定；
采用液晶显示屏，可显示设备各通道的切换状态、支持一键快速查询功能，方便察看矩阵的切换状态；
具有掉电记忆功能带有断电现场保护，上电自动恢复关机前状态；
数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；
电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；
特有TCP/IP网络控制管理功能，能通过以太网控制(选配)；
具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备配合使用；
采用高速数字交换技术，完美解决串扰、重影与拖尾现象。100%真实重现输入信号的视频效果；
输入带有自动均衡，有效减少因为线路传输而导致的确定性抖动（ISI）；
采用数字同步识别处理（DSIP）技术；
全贴片SMT工艺，特有ESD静电保护功能；
兼容市场所有同类产品的代码和指令；
可设置ID地址实现多机级联，最多可以级联255台矩阵。
国际通用宽电压设计，可适应交流110～240V，50/60Hz；
控制方式
按键控制：通过面板按键直接切换；
红外遥控控制：使用红外遥控器进行遥控切换；
艾玛拓矩阵管理软件：由I-MEET的专用矩阵管理软件控制,连接接口可以使用RS232、RS485接口或TCP/IP接口(选配)；
触摸屏控制及面板：使用I-MEET的可编程触摸屏连接即插即用；

主要技术指标参数

 基本参数：

带宽：5.25Gbps       增益：0dB

位时钟抖动：<0.15Tbit

位上升时间：<0.3Tbit（20%--80%）

位下降时间：<0.3Tbit（20%--80%）

最大传输延时：5nS

切换速度：200ns（最长时间）

串行控制接口：RS-232, 9-针公 D型 接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND

以太网控制接口: RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;

平均故障间隔时间：（MTBF）30000小时

产品规格：

电源AC：110V - 240V , 50 / 60 Hz

功率：30W

尺寸：482mm（长）x 280mm（宽） x 180mm（高）

重量：5.0kg

机架安装：19英寸标准 4U高度

平均故障间隔时间MTBF：42000 小时

板卡参数：

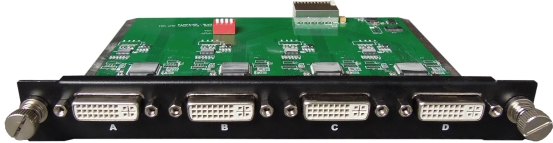

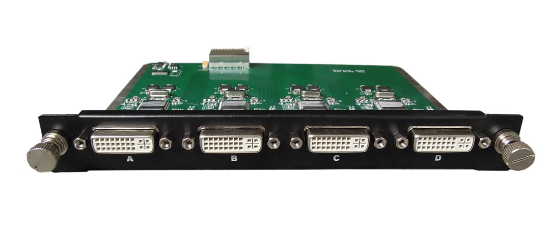

DVI输入卡

每卡支持4路DVI-D格式信号输入；
支持图像分辨率1920x1200P60；
支持EDID 管理，每路输入都可现场读写EDID；
点对点硬件无压缩实时转换；
传输距离大于20m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗 12W；
像素带宽 165MHz, 全数字；
接口带宽 5.25Gbps,全数字；
(Clock Jitter) <0.15 Tbit；
 (Risetime ) <0.3Tbit (20%--80%)；
 (Falltime) <0.3Tbit (20%--80%)；
最大传输延时 5nS(±1nS)；
信号强度 T.M.D.S. +/- 0.4Vpp；
最小/最大电平 T.M.D.S. 2.9V/3.3V；
阻抗 50 Ω；

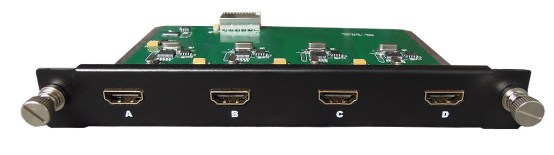

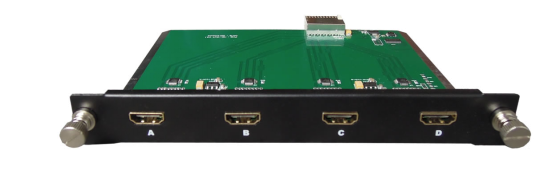

HDMI输入卡



每卡支持4路HDMI格式信号输入；
支持图像分辨率1920x1200P60；
支持音频输入；
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
支持HDCP，支持蓝光DVD；
支持EDID 管理，每路输入都可现场读写EDID；
点对点硬件无压缩实时转换；
传输距离大于20m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗 12W；
像素带宽 165MHz, 全数字；
接口带宽 5.25Gbps,全数字；
(Clock Jitter) <0.15 Tbit；
 (Risetime ) <0.3Tbit (20%--80%)；
 (Falltime) <0.3Tbit (20%--80%)；
最大传输延时 5nS(±1nS)；
信号强度 T.M.D.S. +/- 0.4Vpp；
最小/最大电平 T.M.D.S. 2.9V/3.3V；
阻抗 50 Ω；

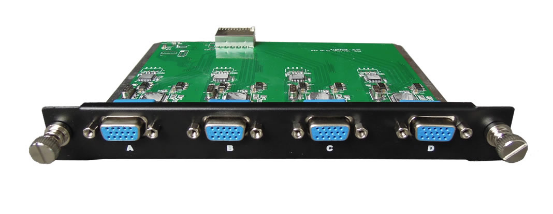

VGA输入卡及分量输入卡

每卡支持4路信号输入；
兼容VGA信号及分量信号，支持两种信号输入；
每卡支持4路信号输入；
支持图像分辨率1920x1200P60；
输入阻抗75Ω
接口为DB15母头

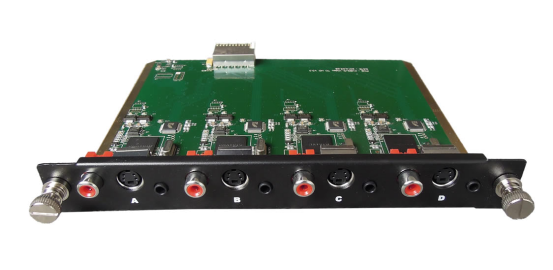

AV（CVBS）复合视频输入卡

每卡支持4路信号输入；
支持视频及音频同时输入；
视频采用BNC接口，音频采用3.5音频接头；
24位真彩色像素格式；
3D去隔行,3D降噪,自动黑电平控制；

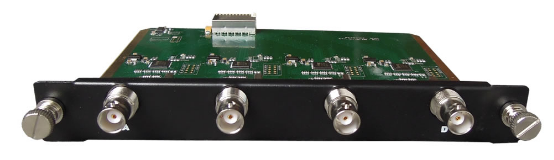

SDI输入卡

每卡支持4路信号输入；
兼容3G*SDI/HD-SDI/SD-SDI
支持1200*1920@60HZ高分辨率
具有输入输出预加载，切换速度更快
即插即用，无需软件，无需驱动
接口类型为BNC
DVI/VGA/色差输出卡

每卡支持4路信号输出；
采用DVI-I接口，可同时输出DVI及VGA信号，兼容色差信号；
支持图像分辨率1920x1200P60；
支持EDID 管理，可通过每路输出接口现场读取显示设备的EDID；
点对点硬件无压缩实时转换；
传输距离大于20m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗 12W；
像素带宽 165MHz, 全数字；
接口带宽 5.25Gbps,全数字；
(Clock Jitter) <0.15 Tbit；
 (Risetime ) <0.3Tbit (20%--80%)；
 (Falltime) <0.3Tbit (20%--80%)；
最大传输延时 5nS(±1nS)；
信号强度 T.M.D.S. +/- 0.4Vpp；
最小/最大电平 T.M.D.S. 2.9V/3.3V；
数字阻抗为50 Ω；
模拟阻抗为75 Ω；

HDMI输出卡

每卡支持4路信号输出；
支持音频输出；
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
支持EDID 管理，每路输出接口都可现场读取显示设备的EDID；
点对点硬件无压缩实时转换；
传输距离大于20m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗 12W；
像素带宽 165MHz, 全数字；
接口带宽 5.25Gbps,全数字；
(Clock Jitter) <0.15 Tbit；
 (Risetime ) <0.3Tbit (20%--80%)；
 (Falltime) <0.3Tbit (20%--80%)；
最大传输延时 5nS(±1nS)；
信号强度 T.M.D.S. +/- 0.4Vpp；
最小/最大电平 T.M.D.S. 2.9V/3.3V；
阻抗 50 Ω；
